Проектирование кислородных станций: от технического задания до надежной эксплуатации

Кислородная станция — это не просто генератор, а комплексная система, в которой оборудование, трубопроводы, автоматика должны работать как единое целое. От качества проектирования зависит не только стабильность подачи газа, но и экономика предприятия, а также соблюдение требований промышленной безопасности.

Что из себя представляет кислородная станция

Кислородная станция обеспечивает стабильную подачу газа заданной чистоты и расхода. В ее состав входят блок получения O₂, компрессорное и осушающее оборудование, ресиверы, запорная арматура, трубопроводы, а также системы автоматики и безопасности.

Если ограничиться только подбором генератора «по прайсу», легко недооценить реальные потребности по производительности, резерву, размещению, нормам безопасности. Проект позволяет связать требования технологического процесса, возможности площадки, нормативные ограничения в единую рабочую схему.

Когда требуется кислородная станция

Вопрос внедрения станции возникает тогда, когда баллоны или жидкий кислород становятся экономически или технологически неэффективными.

Основные сценарии:

• Непрерывное потребление кислорода. Если процесс требует постоянной подачи газа (например, резка, плавка, аэрация), логистика баллонов становится сложной, затратной.
• Удаленные или автономные объекты. При отсутствии стабильных поставок организация собственного производства исключает перебои.
• Высокие требования к стабильности параметров. В ряде процессов важно поддерживать постоянную чистоту, давление кислорода, что сложно обеспечить при внешних поставках.
• Снижение операционных затрат. При регулярном потреблении собственная генерация в большинстве случаев оказывается выгоднее.

При этом важно учитывать, что внедрение такой системы связано с соблюдением норм безопасности и эксплуатации. Существуют определенные требования кислородных станций к размещению, вентиляции, контролю среды, автоматизации, которые нужно учитывать еще на этапе проектирования. Именно поэтому переход к генерации начинается не с покупки установки, а с анализа задач, подготовки технического решения.

Алгоритм проектирования кислородной станции

Проектирование кислородной станции стоит рассматривать как последовательность шагов — от сбора исходных данных до ввода в эксплуатацию.

Шаг 1. Сбор данных и формирование техзадания

На первом этапе заказчик и проектировщик фиксируют расход кислорода, необходимую чистоту, давление на точках отбора, режимы работы, требования по резервированию и допустимому времени простоя, а также особенности объекта.

На основе всех этих данных формируют ТЗ, в котором задают ключевые параметры, ограничения по размещению.

Шаг 2. Расчет потребности в кислороде

Далее рассчитывают суточную и часовую потребность в кислороде с учетом пиковых нагрузок и перспективы роста потребления. Важны не только средние значения, но и возможные сценарии увеличения объемов: расширение производства, запуск новых линий, переход на более интенсивные технологии.

Результатом этого шага становится определение диапазона производительности: базовое значение и эксплуатационный запас.

Шаг 3. Выбор технологии получения кислорода

На основе требуемых объемов, чистоты, режима работы подбирают технологию разделения воздуха. На практике рассматривают адсорбционные решения (КБА/PSA/VPSA), криогенные воздухоразделительные установки или мембранные решения.

Выбранная технология фиксируется в проекте и дальше влияет на компоновку станции, требования к площадке, объем капитальных затрат, сценарии эксплуатации.

Шаг 4. Компоновка станции и выбор формата

После выбора технологии проектировщик совместно с поставщиком оборудования формирует компоновку: определяет размещение генератора или ВРУ, компрессоров, осушителей и ресиверов, прорабатывает трассы продуктовых трубопроводов и точки отбора, а также выбирает форм‑фактор (контейнерный, стационарный или мобильный).

На этом этапе важно увязать техническую схему с реальными условиями площадки, сроками реализации проекта, требованиями к обслуживанию.

Шаг 5. Проработка систем безопасности и нормативных требований

На этом этапе в проект закладывают требования к площадке, помещению, материалам и арматуре, исполнение трубопроводов газообразного кислорода и жидких продуктов разделения воздуха, схемы пожарной и охранной сигнализации, системы газоанализа.

Здесь главное — увязать техническое решение с реальной нормативной базой и правилами безопасности.

Шаг 6. Рабочая документация и согласования

Проектировщик оформляет рабочую документацию: чертежи, схемы, спецификации, пояснительные записки. При необходимости выполняются согласования с надзорными органами, службой охраны труда, эксплуатационными подразделениями объекта.

Шаг 7. Монтаж, пусконаладка и ввод в эксплуатацию

Заключительный этап — монтаж оборудования, обвязка, проверка трубопроводов, настройка автоматики, испытания на разных режимах. После успешной пусконаладки оформляется акт ввода в эксплуатацию, а заказчику передают комплект документации и инструкции по работе и обслуживанию.

Как работает кислородная станция

В большинстве решений используются генераторы кислорода, работающие по технологии короткоцикловой безнагревной адсорбции или КБА. Она позволяет получать кислород непосредственно из атмосферного воздуха без хранения или доставки газа извне.

Принцип работы основан на разделении газовой смеси. Атмосферный воздух содержит около 78% азота и 21% кислорода. В адсорбционных колоннах применяют специальный сорбент, который избирательно удерживает молекулы азота, пропуская кислород. За счет чередования циклов давления и регенерации обеспечивается непрерывное получение газовой смеси с содержанием кислорода до 95–99,5%.

Типовая кислородная станция включает:

• компрессор для подачи сжатого воздуха,
• систему подготовки воздуха (фильтры, осушители),
• адсорбционные колонны,
• ресиверы для накопления газа,
• систему управления, а также контроля параметров.

Весь процесс автоматизирован: установка самостоятельно переключает режимы работы колонн, контролирует давление, чистоту газа, поддерживает заданные параметры.

Такой подход позволяет отказаться от хранения больших объемов кислорода, снизить риски, связанные с обращением с баллонами или криогенными емкостями. При этом стабильность работы напрямую зависит от того, насколько корректно выполнен проект кислородной станции — от подбора адсорбера до настройки режимов работы оборудования.

Дополнительно при разработке учитывают требования к группе приборного и кислородного оборудования: датчики контроля, системы автоматизации и безопасности должны обеспечивать непрерывный мониторинг параметров, корректную работу станции в штатных или аварийных режимах.

Какие параметры учитывают при проектировании КБА-станции

Эффективность и стабильность работы зависят от того, насколько точно определены исходные параметры. Проектирование кислородной станции на основе КБА начинается с расчета характеристик, которые должны соответствовать реальным условиям эксплуатации, а не усредненным значениям.

Параметры:

• Производительность. Определяется в м³/ч, рассчитывается исходя из фактического потребления кислорода на производстве. Важны средние значения, пиковые нагрузки.
• Чистота кислорода. В зависимости от процессов требования различаются: от 90–93% до 95–99,5%. Повышение чистоты влияет на энергопотребление, конфигурацию оборудования, поэтому параметр подбирают под задачи, а не «с запасом».
• Рабочее давление. Зависит от того, как кислород используют в технологическом процессе. При необходимости закладывают дополнительные компрессорные ступени.
• Режим потребления. Непрерывный, переменный или с выраженными пиками. Это влияет на выбор буферных емкостей, алгоритмы работы.
• Условия эксплуатации. Температура окружающей среды, запыленность, влажность, доступность помещения или площадки под установку. Эти факторы влияют на комплектность, выбор исполнения оборудования.
• Уровень автоматизации, интеграции. Возможность включения станции в существующую систему управления предприятием, удаленный мониторинг, аварийные сценарии.

На этом этапе также учитывают требования к размещению, эксплуатации: вентиляция, контроль концентрации кислорода в помещении, температурные режимы, другие параметры, влияющие на безопасность или ресурс оборудования.

Рассчитанные характеристики позволяют избежать типичных ошибок, сформировать проект, который обеспечит эффективную работу на конкретном предприятии.

Нормативная база и требования безопасности

Проектировщик опирается на действующие отраслевые документы, которые задают рамки по безопасности, материалам, размещению оборудования. К ключевым блокам относятся инструкции по проектированию производств газообразных и сжиженных продуктов разделения воздуха, документы по проектированию трубопроводов газообразного кислорода, нормы по кислородной совместимости материалов и методам обезжиривания, а также профильные строительные и санитарные регламенты для промышленных или медицинских объектов.

Важно не пересказывать нормативную базу полностью, а показать, что качественный проект учитывает эти нормы заранее, а не пытается «вписать» станцию в уже построенное помещение постфактум. Именно поэтому работа с НПА начинается еще до выпуска рабочей документации.

Требования к безопасности

Кислородные станции относятся к оборудованию повышенной опасности, поэтому их размещение и эксплуатация строго регламентированы. Эти требования учитывают еще на этапе расчета — закладывают в проект, а не решают после установки оборудования.

К базовым требованиям относят:

• Система вентиляции. Обеспечивает удаление избыточного кислорода, поддержание безопасной концентрации в помещении.
• Контроль газовой среды. Устанавливаются датчики, фиксирующие уровень кислорода и сигнализирующие о выходе за пределы допустимых значений.
• Пожарная безопасность. Применяются системы обнаружения и тушения пожара, а также материалы и решения, соответствующие эксплуатации кислородного оборудования.
• Температурный режим. Для стабильной работы оборудования необходимо поддержание температурного диапазона от +10 до +35 °C.
• Электроснабжение, заземление. Требуется надежное подключение, защита оборудования от перепадов напряжения.
• Освещение, доступ для обслуживания. Оборудование должно быть размещено с учетом удобства эксплуатации, проведения регламентных работ.

Отдельное внимание — автоматизация. В рамках соблюдения требования к группе приборного и кислородного оборудования применяют системы контроля и управления, которые обеспечивают мониторинг параметров, аварийные сценарии, интеграцию в общую систему управления предприятием.

Ключевые параметры кислородной станции

При проектировании задают ряд параметров, которые определяют ее работу и экономику.

• Производительность — средняя и пиковая, диапазон регулирования, запас на рост потребления.
• Чистота — для адсорбционных станций типично 90–95% кислорода; криогенные установки позволяют получать газ или жидкость с более высокой чистотой.
• Давление и режимы работы — какие уровни давления нужны на разных участках, как будет организована работа в штатном, пиковом, аварийном режимах.
• Резервирование — наличие дублирующих линий, альтернативных источников (баллонные рампы, жидкий кислород), сценарии перехода на резерв без остановки потребителя.
• Безопасность — выбор материалов и арматуры, совместимых с кислородом, корректное обезжиривание, исключение источников потенциального воспламенения, контроль утечек.

Определение этих параметров на стадии проекта снижает риск переделок и облегчает эксплуатацию.

Сравнение технологий получения кислорода

Разные технологии воздухоразделения решают разные задачи и подходят для разных масштабов потребления.

• Адсорбционные станции (КБА/PSA/VPSA). Предназначены для получения на месте газообразного кислорода с чистотой около 90–95%. Быстро выходят на режим, относительно компактны, подходят для большинства промышленных, медицинских, рыбоводческих объектов.
• Криогенные воздухоразделительные установки. Обеспечивают большие объемы и высокую чистоту кислорода, допускают выдачу газа или жидких продуктов. Требуют серьезной инфраструктуры, квалифицированного персонала, более высоких капитальных затрат, поэтому оправданы для крупных потребителей.
• Мембранные установки. Отличаются простотой и низкими эксплуатационными затратами, но для кислорода обычно дают ограниченную чистоту. Чаще используются для азота или специальных задач.

При проектировании важно не уравнивать все технологии, а выбирать ту, которая соответствует объекту по объему, чистоте, режиму работы, а также бюджету.

Типы кислородных станций

Выбор формата влияет на сроки реализации проекта, требования к площадке, а также удобство эксплуатации.

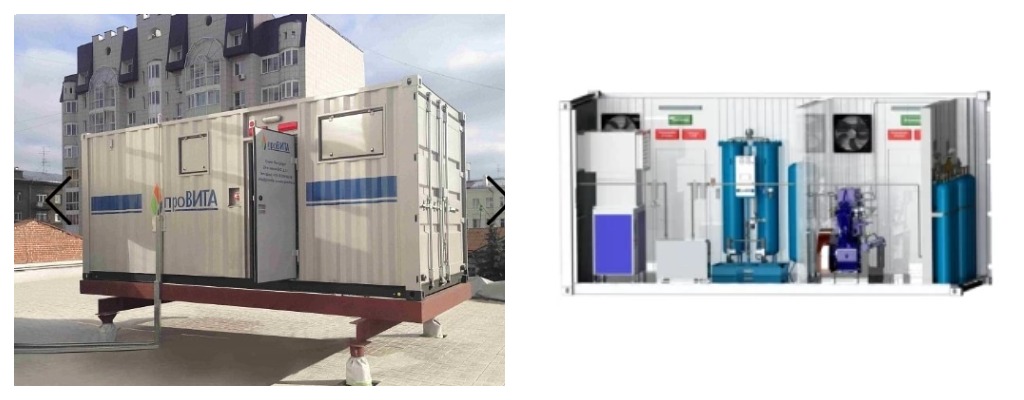

• Контейнерные станции. Поставляются в виде готовых модулей, где оборудование, трубопроводы, системы безопасности уже скомпонованы. Они обеспечивают быстрый монтаж и запуск, удобны для удаленных площадок или проектов с жесткими сроками.
• Стационарные решения. Интегрируются в существующие корпуса или строящиеся помещения. Позволяют оптимизировать трассы трубопроводов, использовать общие инженерные системы, удобны при долгосрочном использовании и больших объемах.
• Мобильные варианты. Как правило, представляют собой компактные адсорбционные или мембранные комплексы для временных задач, аварийного резервирования или объектов, где станцию нужно периодически перемещать.

На практике формат всегда увязывают с выбранной технологией и объемами: адсорбционные решения чаще выполняют в контейнерном или мобильном исполнении, криогенные ВРУ — как стационарные комплексы.

Сравнение: генерация кислорода или баллоны

Выбор способа обеспечения кислородом — это не только вопрос стоимости оборудования, но и вопрос стабильности процессов, логистики, безопасности. Один и тот же объем потребления может быть обеспечен разными способами. Ниже — наглядное сравнение основных вариантов.

Экономическая эффективность кислородной станции

Оценка экономической целесообразности — один из ключевых этапов перед внедрением. В отличие от поставок газа, где затраты напрямую зависят от объема потребления, собственная генерация позволяет сделать расходы более предсказуемыми.

Основные статьи затрат при эксплуатации:

• электроэнергия для работы компрессора, системы адсорбции,
• техническое обслуживание (фильтры, расходные элементы),
• плановые сервисные работы,
• амортизация оборудования.

При этом исключаются расходы, связанные с логистикой: доставка, хранение, учет баллонов или криогенного газа. Это особенно заметно при постоянном потреблении. Кроме того, формируется определенная гибкость в масштабировании при росте потребления.

На практике срок окупаемости зависит от объема потребления и режима работы, но в большинстве промышленных сценариев он составляет от 1 до 3 лет.

Топ-5 ошибок при проектировании

1. Недооценка будущего роста потребления и отсутствие запаса по производительности: станция перестает справляться уже через несколько лет эксплуатации.
2. Игнорирование профиля нагрузки — пиков и сезонности — и расчет только по среднему значению: в часы максимального потребления давление и чистота падают ниже допустимых.
3. Недостаточное внимание к кислородной совместимости материалов и обезжириванию: повышается риск аварий, утечек и отказов оборудования.
4. Слабое резервирование и отсутствие сценария действий при остановке: любое длительное обслуживание или аварийная остановка немедленно отражается на технологическом процессе.
5. Неполный учет требований по размещению — вентиляции, шуму, доступу для обслуживания, энергообеспечению: станция оказывается неудобной или небезопасной в эксплуатации.

Большинство этих ошибок можно предотвратить, если на ранних этапах проекта задать правильные вопросы и не экономить на инженерной проработке.

Чек-лист для заказчика

Перед началом проекта заказчику необходимо найти ответы на следующие вопросы:

1. Каков текущий и прогнозируемый расход кислорода по часам, сменам, сезонам?
2. Какую чистоту и давление кислорода требует технологический процесс в разных точках отбора?
3. На какой срок рассчитывается станция, каков план роста производства?
4. Какой уровень резервирования считается достаточным для вашего объекта?
5. Какие ограничения есть по площадке: помещение, улица, доступ к инженерным сетям?
6. Какие нормы и согласования применимы к вашему объекту?
7. Кто и как будет обслуживать станцию после ввода в эксплуатацию?
8. Как распределяются инвестиционные и эксплуатационные затраты при выборе разных технологий?
9. Есть ли потребность в жидком кислороде или достаточно газообразного?
10. Нужны ли мобильные или модульные решения, или станция будет стационарной?

Это позволит сформировать реалистичное техническое задание и избежать типичных промахов еще до начала работ.

Часто задаваемые вопросы

Сколько времени занимает проектирование кислородной станции?

Срок зависит от сложности задачи и исходных данных, но в среднем — от нескольких дней до нескольких недель с учетом согласований.

Можно ли увеличить производительность после запуска?

Да, если проектом предусмотрена модульная схема или возможность масштабирования.

Можно ли подобрать модель без разработки проекта?

Технически можно, но это увеличивает риски. Без расчетов сложно учесть реальные нагрузки, условия эксплуатации.

Сколько места нужно для размещения кислородной станции?

Это зависит от технологии, производительности, формата исполнения. Контейнерные решения обычно требуют меньше строительной подготовки, тогда как стационарные, особенно криогенные, предъявляют более жесткие требования к площадке, проходам для обслуживания, инженерной инфраструктуре.

Можно ли предусмотреть поэтапное расширение станции?

Да, если такой сценарий заложен в проект заранее. В этом случае проще предусмотреть запас по площадке, трубопроводам, электроснабжению, автоматике, чем искать решение постфактум.

Что важнее для заказчика на старте проекта: чистота, производительность или резерв?

На практике эти параметры нельзя рассматривать по отдельности. Ошибка часто возникает именно тогда, когда внимание концентрируется только на производительности, а требования по чистоте, резервированию, режиму потребления фиксируются слишком поздно.

Почему нельзя просто разместить станцию в любом свободном помещении?

Потому что для кислородного оборудования важны вентиляция, доступ для обслуживания, требования к материалам, пожарной безопасности, маршрутам трубопроводов. Свободное помещение не всегда означает подходящее с точки зрения эксплуатации и норм.

Когда стоит закладывать участие сервисной службы в проект еще до ввода станции в эксплуатацию?

Лучше делать это сразу, на стадии проработки схемы и выбора оборудования. Такой подход помогает заранее оценить доступность расходных материалов, периодичность обслуживания, требования к персоналу, реальные эксплуатационные затраты.

Коротко о главном

Проектирование кислородной станции — это не просто выбор генератора, а комплексная работа по увязке потребности объекта, технологий воздухоразделения, нормативной базы, требований безопасности. От того, насколько грамотно на ранних этапах будут заданы параметры производительности, чистоты, резервирования и формата, зависит устойчивость газоснабжения, возможность роста производства, а также отсутствие неприятных сюрпризов в эксплуатации.

При подборе решения для нового объекта или модернизации действующего стоит опираться на оборудование, рассчитанное на конкретные условия площадки и режим потребления.
