Производство редко воспринимает воздух как сырье, хотя именно из него на площадке получают кислород и азот для десятков технологических задач. Когда потребление газов становится стабильным и значимым, в центре внимания оказывается уже не поставка баллонов, а выбор способа воздухоразделения. В статье разберем, что такое ВРУ, разновидности и составляющие таких систем и как подобрать решение под конкретный объект.
- Что такое воздухоразделительная установка
- Какие бывают типы ВРУ
- Сравнение технологий разделения воздуха
- Из чего состоит ВРУ
- Где применяются воздухоразделительные установки
- Критерии выбора ВРУ
- Пример расчета и подбора установки под объект
- Собственная ВРУ или поставки газа — что выгоднее
- Часто задаваемые вопросы
- Коротко о главном
Что такое воздухоразделительная установка
Воздухоразделительная установка — это система, которая берет атмосферный воздух, подготавливает его и разделяет на компоненты. На практике речь чаще всего идет о получении кислорода и азота с заданной чистотой, расходом, давлением, а в ряде случаев — еще и аргона.
Такой подход позволяет организовать выпуск газов прямо на объекте, снизить зависимость от внешних поставок. Для предприятия это означает более управляемую газовую инфраструктуру, возможность точнее подстраивать параметры под процесс, а также снижать риски, связанные с логистикой.
Какие бывают типы ВРУ

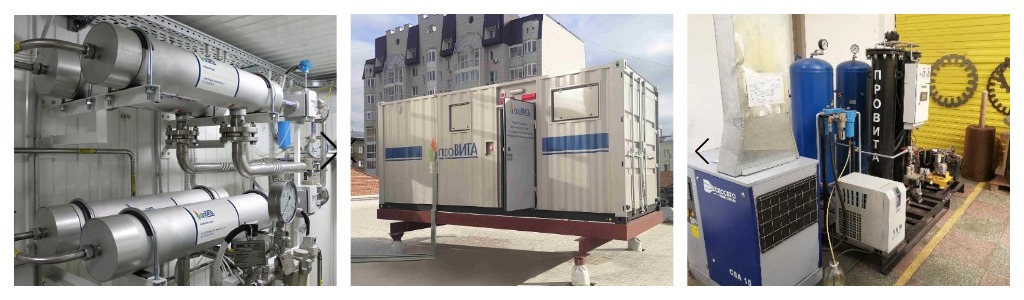

По способу разделения воздуха выделяют три вида установок: криогенные, мембранные и адсорбционные ВРУ. Каждый тип опирается на свою физическую или физико‑химическую модель процесса.
-
При криогенном разделении воздух сначала очищают, сжимают, охлаждают, а затем разделяют на компоненты по разнице температур кипения. Это классический подход для больших объёмов или газов высокой чистоты: такие установки хорошо работают в непрерывном режиме, обеспечивают стабильные параметры продукции. Обратная сторона — сложная инфраструктура, серьёзные требования к обслуживанию и энергопотреблению.
-
В мембранных системах воздух подают на блок полупроницаемых мембран, через который разные компоненты проходят с различной скоростью. В результате на выходе формируется поток, обогащённый нужным газом, обычно азотом. Такие установки ценят за компактность, простую конструкцию, удобство при малых и средних расходах, где не требуется максимально возможная чистота.
-
При безнагревной адсорбции воздух пропускают через слой адсорбента, который избирательно удерживает часть компонентов, затем колонну регенерируют, а после цикл повторяется. На практике это один из самых гибких вариантов для кислорода и азота: такие ВРУ быстро запускаются, хорошо подходят для непрерывной работы, позволяют настраивать параметры в довольно широких пределах без криогенной инфраструктуры.
Сравнение технологий разделения воздуха
| Технология | Чистота газов | Диапазон производительности | Запуск и режим работы | Энергопотребление | CAPEX/OPEX (обобщенно) | Обслуживание | Типичные применения |
|---|---|---|---|---|---|---|---|
| Криогенная ВРУ | высокая, вплоть до особо чистых газов | крупные мощности | длительный запуск, стабильный непрерывный режим | высокое | высокий CAPEX, средний OPEX | сложное, с криогенными узлами | металлургия, крупная химия, газовые базы |
| Мембранная ВРУ | средняя, в основном под азот | малые, средние мощности | быстрый запуск, гибкий режим | среднее | средний CAPEX/OPEX | относительно простое | инертирование, пищевая упаковка |
| Адсорбционная ВРУ (PSA) | кислород около 93–95%, азот — в широком диапазоне в зависимости от схемы | малые и средние мощности, возможно модульное наращивание | быстрый запуск, возможен режим 24/7 | среднее, зависит от давления, режима | средний CAPEX, умеренный OPEX | регламентное обслуживание адсорбента, клапанов, подготовки воздуха | производство кислорода и азота на объекте |
Таким образом, криогенные установки сильны в крупных объемах и высокой чистоте, мембранные — в компактности и простоте, а адсорбционные генераторы занимают промежуточную позицию, часто оказываются оптимальными для объектов со стабильным средним потреблением.
Из чего состоит ВРУ
Из чего состоит воздухоразделительная установка? Независимо от технологии основные узлы ВРУ включают следующее:
- Компрессор. Сжимает атмосферный воздух до рабочего давления. От его характеристик зависят расход, стабильность подачи, общее энергопотребление системы.
- Подготовка воздуха. Сюда входят фильтрация и осушка. Перед подачей в основной блок из воздуха удаляют влагу, пыль, масляные примеси или другие загрязнения, которые могут снизить ресурс оборудования, повлиять на качество газа.
- Блок разделения воздуха. Это основной узел установки: мембранный модуль, криогенная или адсорбционные колонны. Именно здесь реализуется принцип разделения воздуха на кислород, азот и другие компоненты.
- Ресиверы и резервуары. Используются для накопления готового газа, сглаживания колебаний, кратковременного резерва под пиковую нагрузку.
- Автоматика и система управления. Контроллеры и датчики отслеживают давление, расход, чистоту, температуру, состояние основных узлов. Без этого невозможно обеспечить стабильную работу, контролировать параметры выпускаемого газа.
- Бустеры и дополнительные компрессоры. Их ставят, когда газ на выходе нужно дополнительно поднимать по давлению под требования конкретного процесса.
- Системы контроля и защиты. Включают газоанализаторы, защитные клапаны, аварийные алгоритмы остановки. Их задача — не допустить опасных концентраций, выхода системы за допустимые режимы, развития аварийной ситуации.
Где применяются воздухоразделительные установки
Сферы применения зависят от того, какой газ нужен объекту и какую роль он играет в процессе.
- Металлургия и машиностроение. Кислород используют для плавки, резки, интенсификации горения, азот — для продувки, создания инертной атмосферы. На таких площадках потребление обычно стабильно и велико, поэтому собственные установки особенно востребованы.
- Химическая промышленность. Кислород и азот участвуют в реакциях, обеспечивают инертирование, помогают поддерживать безопасную среду в аппаратах и хранилищах. Здесь важна не только производительность, но и стабильность параметров газа.
- Нефтегаз и энергетика. Азот применяют для продувки, испытаний, вытеснения среды, кислород — в отдельных технологических схемах. Для таких отраслей критичны надежность, предсказуемость подачи.
- Пищевая промышленность. Азот используют для упаковки, хранения, инертирования. На подобных объектах востребованы компактные системы под азот, встроенные в общую производственную линию.
- Медицина и лабораторная инфраструктура. Кислородные станции обеспечивают медицинские учреждения кислородом, а азотные установки закрывают задачи лабораторий и вспомогательных процессов. Здесь особенно важны контроль качества, резервирование, бесперебойный режим.
|
В предыдущих статьях мы подробно рассказывали, как получают азот и кислород в промышленности. |
|---|
Критерии выбора ВРУ
Подбор воздухоразделительной системы всегда строится вокруг нескольких вопросов.
| Какой газ нужен и в каком объеме? | Это может быть кислород, азот или сразу несколько продуктов. От этого зависит выбор технологии. |
|---|---|
| Какая требуется чистота? | Для одних процессов достаточно кислорода 93–95%, для других нужен более чистый продукт. То же касается азота: диапазон требований может быть очень широким. |
| Каков расход и режим потребления? | Система для редких включений и система под круглосуточную нагрузку требуют разного подхода. Важно учитывать не только средний расход, но и пики. |
| Какое давление нужно на выходе? | Иногда стандартного уровня достаточно, а иногда сразу требуется схема с дополнительным повышением давления. |
| Нужны ли резервирование и дублирование? | Для критичных процессов важно заранее понимать, допускается ли остановка и чем ее перекрывать — резервной линией, баллонами или газификатором. |
| Какие ограничения есть по площадке и инфраструктуре? | Размер помещения, электроснабжение, требования по шуму, вентиляции, размещению оборудования нередко влияют на выбор не меньше, чем сам газ. |
| Какой экономический горизонт проекта? | Важно смотреть не только на цену, но и на расходы на электроэнергию, обслуживание, расходные элементы, масштабирование. |
Именно на этом этапе обычно сопоставляют криогенные, мембранные и адсорбционные решения уже не в теории, а применительно к конкретным параметрам объекта.
Пример расчета и подбора установки под объект
Предположим, предприятию нужен азот для инертирования в объеме 100 м³/ч, в режиме 24/7, с чистотой около 99% и рабочим давлением 6–8 бар. Сейчас газ поступает в баллонах, но логистика становится дорогой и неудобной, а простой из‑за задержек поставок критичен для процесса.
Исходные данные:
- газ — азот;
- чистота — около 99%;
- расход — 100 м³/ч;
- режим — круглосуточный;
- давление — 6–8 бар;
- желательны резерв и предсказуемая эксплуатация.
Для такого сценария криогенная схема, как правило, избыточна: она оправдана при существенно больших объемах или при потребности сразу в нескольких газах высокой чистоты. Мембранное решение возможно, но требует внимательной оценки по чистоте и давлению на конкретной модели. На практике в такой точке часто рассматривают PSA‑технологию разделения воздуха — схему короткоцикловой безнагревной адсорбции с блоком подготовки воздуха, ресиверами, автоматикой контроля.
Итоговый выбор в подобном кейсе обычно смещается в сторону адсорбционной установки, потому что она дает нужный расход, рабочее давление, понятный режим эксплуатации без избыточно сложной инфраструктуры. При этом аварийный резерв можно оставить за баллонной линией.
Собственная ВРУ или поставки газа — что выгоднее
Универсального ответа на вопрос о выгоде собственной воздухоразделительной установки нет. Все зависит от режима потребления и организационной модели объекта.
Поставки газа сохраняют смысл, если:
- расход невелик и нерегулярен;
- объект не работает постоянно;
- нет условий для размещения собственной системы;
- технологический процесс допускает зависимость от внешней логистики.
ВРУ выигрывает, когда:
- потребление стабильно и достаточно велико;
- производство работает в режиме 24/7;
- важны предсказуемость параметров и независимость от поставок;
- есть смысл управлять чистотой, давлением, расходом как частью технологического процесса.
В таких условиях собственная система перестает быть просто альтернативой баллонам, а становится частью базовой инженерной инфраструктуры предприятия.
Часто задаваемые вопросы
Чем ВРУ отличается от генератора азота?
Генератор азота — это, как правило, более узкое решение под один продукт. Воздухоразделительная установка — более широкое понятие: это целый комплекс, включающий компрессор, подготовку воздуха, блок разделения, накопительные сосуды, автоматику, защиту.
Какая ВРУ нужна для кислорода 93–95%?
Для такого диапазона концентрации применяют адсорбционные установки PSA. Криогенная схема обычно нужна там, где требования к чистоте или объему заметно выше.
Когда нужна криогенная установка?
Обычно — при больших объемах потребления, высоких требованиях к чистоте и наличии условий для размещения более сложной инфраструктуры. Это типичный выбор крупных металлургических или химических производств.
Как часто необходимо техническое обслуживание ВРУ?
Конкретная периодичность зависит от технологии и регламента производителя, но в практике ориентируются на несколько уровней. Ежедневно контролируют основные параметры, сигналы автоматики, ежемесячно проверяют ключевые рабочие узлы, а более глубокое обслуживание проводят по регламенту — с заменой фильтров, проверкой мембран или адсорбента, ревизией клапанов, систем защиты.
Как контролируют безопасность такой системы?
Для этого используют автоматику, газоанализаторы, датчики давления и температуры, защитные клапаны, аварийные алгоритмы остановки. Дополнительно важны правильная вентиляция, регламентные проверки, а также ведение эксплуатационной документации.
Коротко о главном
Воздухоразделительная установка позволяет получать кислород, азот и другие газы прямо из атмосферного воздуха на объекте. Выбор между криогенной, мембранной и адсорбционной схемой зависит от требуемой чистоты, расхода, режима работы, ограничений по инфраструктуре. Грамотно подобранная система делает газоснабжение более управляемым, снижает зависимость от внешних поставок, помогает выстроить устойчивую работу предприятия.
