Проектирование кислородной станции

Кислородные станции применяют там, где требуется стабильная и непрерывная подача газа. В таких условиях важно не просто выбрать оборудование, а заранее рассчитать параметры системы, учесть условия ее работы. Проектирование кислородной станции позволяет определить производительность, чистоту, требования к размещению, безопасности, чтобы оборудование работало эффективно, без сбоев в реальных условиях эксплуатации.

Содержание:

1. Когда требуется кислородная станция
2. Как работает кислородная станция на основе КБА
3. Какие параметры учитывают при проектировании
4. Этапы проектирования
5. Требования к безопасности
6. Ошибки при проектировании
7. Сравнение: генерация кислорода или баллоны
8. Экономическая эффективность кислородной станции
9. Коротко о главном
10. Популярные вопросы

Производственные предприятия все чаще переходят на собственную генерацию газов вместо закупки их в баллонах или криогенном виде. Это связано с необходимостью обеспечить стабильную подачу, снизить зависимость от поставок, контролировать себестоимость. Кислород в этом плане — один из востребованных технических газов: он используется в металлургии, медицине, водоочистке, химической промышленности, других отраслях.

При этом переход на собственную генерацию требует не только выбора оборудования, но и грамотной подготовки проекта. Проектирование кислородной станции — это этап, на котором закладывают все параметры будущей системы: от производительности до требований безопасности и интеграции в технологический процесс. Ошибки здесь приводят к перерасходу бюджета, нестабильной работе, дополнительным расходам.

Когда требуется кислородная станция

Вопрос внедрения станции возникает тогда, когда баллоны или жидкий кислород становятся экономически или технологически неэффективными.

Основные сценарии:

• Непрерывное потребление кислорода. Если процесс требует постоянной подачи газа (например, резка, плавка, аэрация), логистика баллонов становится сложной, затратной.
• Удаленные или автономные объекты. При отсутствии стабильных поставок организация собственного производства исключает перебои.
• Высокие требования к стабильности параметров. В ряде процессов важно поддерживать постоянную чистоту, давление кислорода, что сложно обеспечить при внешних поставках.
• Снижение операционных затрат. При регулярном потреблении собственная генерация в большинстве случаев оказывается выгоднее.

При этом важно учитывать, что внедрение такой системы связано с соблюдением норм безопасности и эксплуатации. Существуют определенные требования кислородных станций к размещению, вентиляции, контролю среды, автоматизации, которые нужно учитывать еще на этапе проектирования. Именно поэтому переход к генерации начинается не с покупки установки, а с анализа задач, подготовки технического решения.

Как работает кислородная станция на основе КБА

В большинстве решений используются генераторы кислорода, работающие по технологии короткоцикловой безнагревной адсорбции или КБА. Она позволяет получать кислород непосредственно из атмосферного воздуха без хранения или доставки газа извне.

Принцип работы основан на разделении газовой смеси. Атмосферный воздух содержит около 78% азота и 21% кислорода. В адсорбционных колоннах применяют специальный сорбент, который избирательно удерживает молекулы азота, пропуская кислород. За счет чередования циклов давления и регенерации обеспечивается непрерывное получение газовой смеси с содержанием кислорода до 95–99,5%.

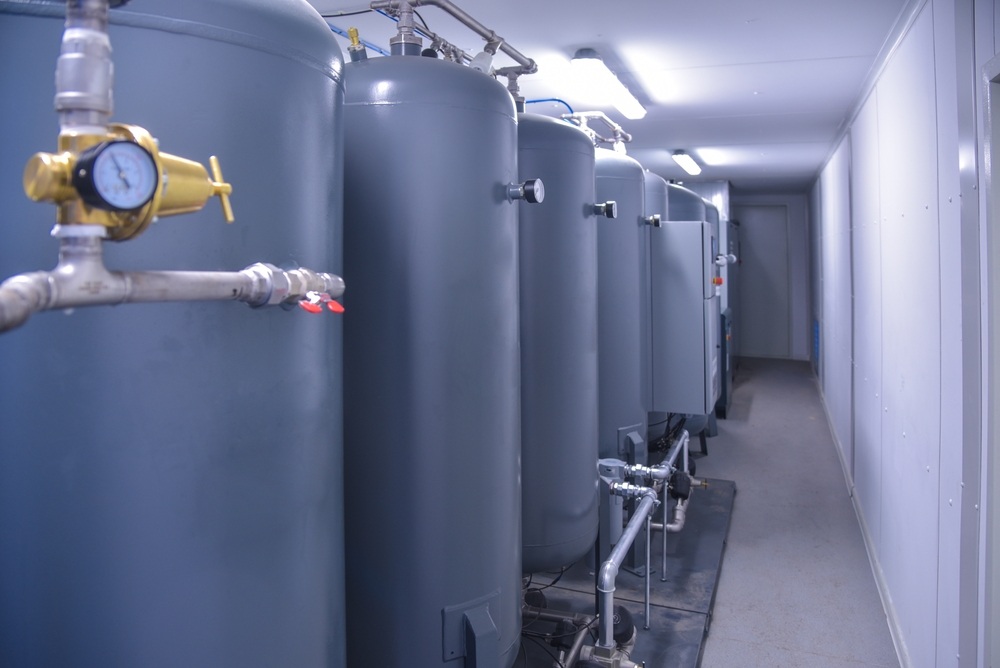

Типовая кислородная станция включает:

• компрессор для подачи сжатого воздуха,
• систему подготовки воздуха (фильтры, осушители),
• адсорбционные колонны,
• ресиверы для накопления газа,
• систему управления, а также контроля параметров.

Весь процесс автоматизирован: установка самостоятельно переключает режимы работы колонн, контролирует давление, чистоту газа, поддерживает заданные параметры.

Такой подход позволяет отказаться от хранения больших объемов кислорода, снизить риски, связанные с обращением с баллонами или криогенными емкостями. При этом стабильность работы напрямую зависит от того, насколько корректно выполнен проект кислородной станции — от подбора адсорбера до настройки режимов работы оборудования.

Дополнительно при разработке учитывают требования к группе приборного и кислородного оборудования: датчики контроля, системы автоматизации и безопасности должны обеспечивать непрерывный мониторинг параметров, корректную работу станции в штатных или аварийных режимах.

Какие параметры учитывают при проектировании

Эффективность и стабильность работы зависят от того, насколько точно определены исходные параметры. Проектирование кислородной станции начинается с расчета характеристик, которые должны соответствовать реальным условиям эксплуатации, а не усредненным значениям.

Параметры:

• Производительность. Определяется в м³/ч, рассчитывается исходя из фактического потребления кислорода на производстве. Важны средние значения, пиковые нагрузки.
• Чистота кислорода. В зависимости от процессов требования различаются: от 90–93% до 95–99,5%. Повышение чистоты влияет на энергопотребление, конфигурацию оборудования, поэтому параметр подбирают под задачи, а не «с запасом».
• Рабочее давление. Зависит от того, как кислород используют в технологическом процессе. При необходимости закладывают дополнительные компрессорные ступени.
• Режим потребления. Непрерывный, переменный или с выраженными пиками. Это влияет на выбор буферных емкостей, алгоритмы работы.
• Условия эксплуатации. Температура окружающей среды, запыленность, влажность, доступность помещения или площадки под установку. Эти факторы влияют на комплектность, выбор исполнения оборудования.
• Уровень автоматизации, интеграции. Возможность включения станции в существующую систему управления предприятием, удаленный мониторинг, аварийные сценарии.

На этом этапе также учитывают требования к размещению, эксплуатации: вентиляция, контроль концентрации кислорода в помещении, температурные режимы, другие параметры, влияющие на безопасность или ресурс оборудования.

Рассчитанные характеристики позволяют избежать типичных ошибок, сформировать проект, который обеспечит эффективную работу на конкретном предприятии.

Этапы проектирования

Проектирование кислородной станции включает несколько этапов, которые позволяют перейти от исходных данных к готовому техническому решению.

1. Анализ задач, потребления. На первом этапе изучают производственные процессы, в которых используют кислород: объемы, режим работы, требования к чистоте, давлению. Учитывают ограничения площадки, существующую инфраструктуру.
2. Подбор технологии, конфигурации. Определяют тип оборудования, подбирают основные узлы — компрессор, адсорберы, система подготовки воздуха. Формируется базовая схема кислородной станции.
3. Расчет параметров, компоновки. Выполняют расчеты производительности, подбирают буферные емкости, определяются с размещением оборудования. На этом этапе учитывают требования кислородной станции к вентиляции, температуре, безопасности, доступу для обслуживания.
4. Разработка, согласование проекта. Формируют итоговый проект: схемы, спецификации, перечень оборудования, требования к монтажу. Решение согласуется с бюджетом и сроками реализации.
5. Производство, поставка оборудования. Изготавливают основные узлы, комплектуют системы автоматизации, подбирают дополнительные компоненты.
6. Пусконаладка и ввод в эксплуатацию. После монтажа проводят настройку оборудования, проверку режимов работы, обучение персонала. Станцию интегрируют в технологический процесс предприятия.

Такой поэтапный подход обеспечивает соответствие техническим требованиям, заранее учитывает особенности эксплуатации, помогает снизить риски, избежать непредвиденных расходов после запуска. Компания «Провита» реализует такие проекты комплексно: от расчета параметров до поставки и ввода оборудования в эксплуатацию.

Требования к безопасности

Кислородные станции относятся к оборудованию повышенной опасности, поэтому их размещение и эксплуатация строго регламентированы. Эти требования учитывают еще на этапе расчета — закладывают в проект, а не решают после установки оборудования.

К базовым требованиям относят:

• Система вентиляции. Обеспечивает удаление избыточного кислорода, поддержание безопасной концентрации в помещении.
• Контроль газовой среды. Устанавливаются датчики, фиксирующие уровень кислорода и сигнализирующие о выходе за пределы допустимых значений.
• Пожарная безопасность. Применяются системы обнаружения и тушения пожара, а также материалы и решения, соответствующие эксплуатации кислородного оборудования.
• Температурный режим. Для стабильной работы оборудования необходимо поддержание температурного диапазона от +10 до +35 °C.
• Электроснабжение, заземление. Требуется надежное подключение, защита оборудования от перепадов напряжения.
• Освещение, доступ для обслуживания. Оборудование должно быть размещено с учетом удобства эксплуатации, проведения регламентных работ.

Отдельное внимание — автоматизация. В рамках соблюдения требования к группе приборного и кислородного оборудования применяют системы контроля и управления, которые обеспечивают мониторинг параметров, аварийные сценарии, интеграцию в общую систему управления предприятием.

Ошибки при проектировании

Ошибки в расчетах или комплектации приводят к нестабильной подаче газа, перерасходу энергии, расходам на доработку системы.

Самые распространенные ошибки:

• Производительность без учета пиковых нагрузок. Расчет только по среднему потреблению приводит к дефициту кислорода в моменты максимальной нагрузки. В результате станция не обеспечивает стабильную работу технологического процесса.
• Избыточный запас по параметрам. Попытка «перестраховаться» и заложить больший запас по производительности или чистоте увеличивает капитальные затраты, а также энергопотребление без реальной необходимости.
• Недооценка условий эксплуатации. Температура, запыленность, влажность, особенности размещения сказываются на работе оборудования. Игнорирование этих факторов снижает ресурс станции, приводит к сбоям.
• Отсутствие комплексного проекта. Попытка сформировать решение без полноценного расчета или проработки приводит к несовместимости оборудования, проблемам с компоновкой или интеграцией в существующие процессы.
• Недостаточная проработка автоматизации. Без учета требований к группе приборного и кислородного оборудования невозможно обеспечить корректный контроль параметров, своевременное реагирование на отклонения, стабильную работу.

Все перечисленные ошибки связаны с тем, что проект рассматривается формально, а не как основа всей системы.

Сравнение: генерация кислорода или баллоны

Выбор способа обеспечения кислородом — это не только вопрос стоимости оборудования, но и вопрос стабильности процессов, логистики, безопасности. Один и тот же объем потребления может быть обеспечен разными способами. Ниже — наглядное сравнение основных вариантов.

Очевидно, что при небольшом и нерегулярном потреблении баллоны остаются рабочим вариантом. Однако при переходе к постоянному потреблению преимущества смещаются в сторону собственной генерации.

В таких случаях требуется не просто выбор оборудования, а разработка технического решения. Специалисты компании «Провита» выполняют расчет и формируют проект кислородной станции с учетом потребления, условий эксплуатации, требований производства.

Экономическая эффективность кислородной станции

Оценка экономической целесообразности — один из ключевых этапов перед внедрением. В отличие от поставок газа, где затраты напрямую зависят от объема потребления, собственная генерация позволяет сделать расходы более предсказуемыми.

Основные статьи затрат при эксплуатации:

• электроэнергия для работы компрессора, системы адсорбции,
• техническое обслуживание (фильтры, расходные элементы),
• плановые сервисные работы,
• амортизация оборудования.

При этом исключаются расходы, связанные с логистикой: доставка, хранение, учет баллонов или криогенного газа. Это особенно заметно при постоянном потреблении. Кроме того, формируется определенная гибкость в масштабировании при росте потребления.

На практике срок окупаемости зависит от объема потребления и режима работы, но в большинстве промышленных сценариев он составляет от 1 до 3 лет.

Коротко о главном

• Проектирование кислородной станции — это основа надежной и экономичной работы системы, а не формальность перед покупкой оборудования.
• Технология КБА позволяет получать кислород на месте с чистотой до 95–99,5%.
• Ключевые параметры — производительность, чистота, давление и режим потребления — должны рассчитываться под реальные задачи.
• Ошибки на этапе выбора приводят к перерасходу бюджета, нестабильной работе.
• Хорошо продуманный проект обеспечивает стабильную подачу газа, снижает эксплуатационные расходы.

Компания «Провита» разрабатывает и производит кислородное оборудование на основе адсорбционных генераторов собственного производства. Решения проектируем под конкретные задачи предприятия — с учетом требуемой производительности, чистоты кислорода, давления, условий эксплуатации. В рамках проекта подбираем конфигурацию, прорабатываем вопросы размещения, безопасности, интеграции в существующие технологические процессы.

Подробную информацию о проектировании кислородных станций узнайте по телефону.

Популярные вопросы

Сколько времени занимает проектирование кислородной станции?

Срок зависит от сложности задачи и исходных данных, но в среднем — от нескольких дней до нескольких недель с учетом согласований.

Можно ли подобрать модель без разработки проекта?

Технически можно, но это увеличивает риски. Без расчетов сложно учесть реальные нагрузки, условия эксплуатации.

Где лучше размещать кислородную станцию?

Вариант зависит от условий площадки: это может быть отдельное помещение, контейнер или открытая площадка при соблюдении норм.

Нужно ли учитывать требования безопасности при небольших установках?

Да, это обязательно независимо от того, на какую нагрузку рассчитана станция.

Можно ли увеличить производительность после запуска?

Да, если проектом предусмотрена модульная схема или возможность масштабирования.
