Медицинский кислородный концентратор: устройство и принцип работы

Концентратор кислорода — медицинское устройство, которое подает кислород пациенту для проведения кислородной терапии. Аппарат отделяет азот из воздуха с помощью цеолитовых колонок и формирует стабильный поток очищенного кислорода. Такая технология позволяет использовать оборудование в больницах и дома без хранения баллонов.

Расскажем про устройство прибора, принцип его работы и особенности применения.

Содержание

1. Что такое медицинский кислородный концентратор
2. Когда назначают кислородную терапию
1. Что такое гипоксия и чем она опасна
2. Основные медицинские показания
3. Возможные риски
3. Как работает кислородный аппарат
4. Какие бывают виды кислородных медицинских концентраторов
5. Как выбрать медицинский кислородный концентратор
6. Как правильно использовать концентратор
7. Главное коротко
8. Частые вопросы

Что такое медицинский кислородный концентратор

Медицинский кислородный концентратор — это аппарат, который извлекает кислород (О2) из атмосферного воздуха и повышает его концентрацию до 93–95%. В обычном воздухе содержится около 21% кислорода, остальной объем в основном занимает азот. Устройство отделяет азот и подает пациенту поток концентрированного кислорода через канюлю или маску.

Применяется концентратор для проведения кислородной терапии. Это не баллон со сжатым газом, а прибор, который самостоятельно производит кислородную смесь из окружающего воздуха.

По сути, это аппарат для дыхания кислородом в больнице или дома, обеспечивающий стабильную подачу газа без необходимости хранения или замены баллонов. Устройство подключается к электросети или работает от аккумулятора (в портативных моделях), рассчитано на продолжительную эксплуатацию.

Когда назначают кислородную терапию

Кислородная терапия показана при состояниях, сопровождающихся снижением уровня О2 в крови. Основное показание — гипоксия, то есть кислородное голодание тканей. Она может развиваться при заболеваниях легких, нарушениях работы сердца или после тяжелых операций.

Что такое гипоксия и чем она опасна

Гипоксия возникает, когда клетки получают недостаточное количество О2. Это состояние может проявляться одышкой, слабостью, головокружением, нарушением сна или снижением концентрации внимания. При выраженном дефиците кислорода страдают жизненно важные органы — сердце, мозг, почки.

Решение о проведении терапии принимает врач на основании клинической картины, а также показателей сатурации крови. Медицинский кислородный концентратор используется как средство поддержания стабильного уровня О2 в организме при подтвержденной необходимости.

Основные медицинские показания

Кислородная терапия может назначаться при следующих заболеваниях:

• хроническая обструктивная болезнь легких (ХОБЛ);
• пневмония;
• бронхиальная астма;
• муковисцидоз;
• легочная гипертензия;
• сердечная недостаточность;
• состояния после операций, инсультов, инфарктов.

Режим терапии — продолжительность сеансов и скорость подачи кислорода — определяется индивидуально. Самостоятельное использование оборудования без консультации специалиста недопустимо.

Кислородная терапия иногда полезна не только пациентам с заболеваниями, но также тем, у кого нет выраженных патологий:

• Спортсменам — для повышения выносливости, восстановления после тренировок.
• Беременным женщинам — для снижения риска развития патологий у плода.
• Пожилым — для поддержания иммунитета, общего здоровья.
• Детям — в период активного роста, а также при частых ЛОР-заболеваниях.
• Работникам вредных производств — для нейтрализации воздействия токсинов.
• Курильщикам — для устранения последствий действия смол.
• Людям после операций, инсультов или инфарктов.
• Жителям крупных городов.

Использовать медицинский концентратор кислорода можно только по рекомендации врача, чтобы не подвергать риску свое здоровье. Специалист определит оптимальный уровень и длительность кислородной терапии, а также проведет инструктаж по правильной эксплуатации устройства.

Возможные риски

Несмотря на то, что медицинский кислородный концентратор подает очищенный газ в безопасной концентрации, неправильное использование может привести к нежелательным последствиям.

Важно учитывать риски:

• Сухость слизистых оболочек. Возникает при отсутствии увлажнителя или недостаточном уровне влаги в помещении.
• Раздражение дыхательных путей. Может появляться при неправильно подобранной скорости потока.
• Гипероксия. Избыточная концентрация О2 при длительном применении без медицинского контроля способна вызвать головокружение, слабость, ухудшение самочувствия.

Кислородная поддержка — часть комплексного лечения, она не заменяет основную терапию. Правильный режим использования снижает риски, повышает эффективность лечения.

Как работает кислородный аппарат

Принцип работы основан на технологии PSA (Pressure Swing Adsorption — адсорбция при переменном давлении), разработанной в 50-60 годах XX века. Этот метод позволяет разделить атмосферный воздух на составляющие, обеспечивая выход О2 с концентрацией до 99,5%.

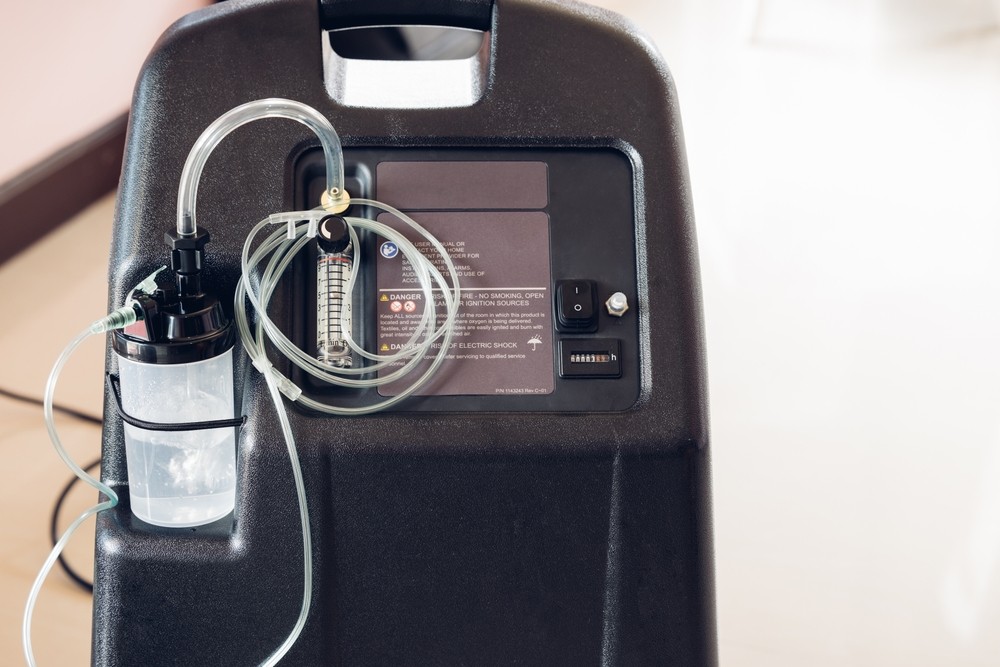

Как устроен кислородный концентратор:

• Компрессор — создает давление воздуха до 5–7 атмосфер.
• Воздушные фильтры — очищают воздух от механических примесей или масляных частиц.
• Осушитель — корректирует уровень влажности воздуха.
• Генератор О2 — главный узел, отвечающий за разделение газов.

В основе генератора лежат два цилиндрических сосуда, наполненных цеолитом — неорганическим силикатом, который выполняет функцию естественного адсорбента. Цилиндры соединены системой трубопроводов с пневматическими клапанами, которые автоматически переключают потоки воздуха.

Принцип действия кислородного концентратора:

1. Забор воздуха и фильтрация. Компрессор захватывает атмосферный воздух, пропуская его через фильтры и осушитель.
2. Адсорбция азота. Воздух под давлением поступает в генератор кислорода. Цеолит задерживает молекулы азота, пропуская только О2 .
3. Накопление кислорода. Очищенный кислород накапливается в воздушном ресивере, достигая концентрации до 95%.
4. Цикличность процессов. Пока один цилиндр с цеолитом работает в режиме адсорбции, другой очищается от азота в процессе десорбции, что обеспечивает непрерывность подачи О2.

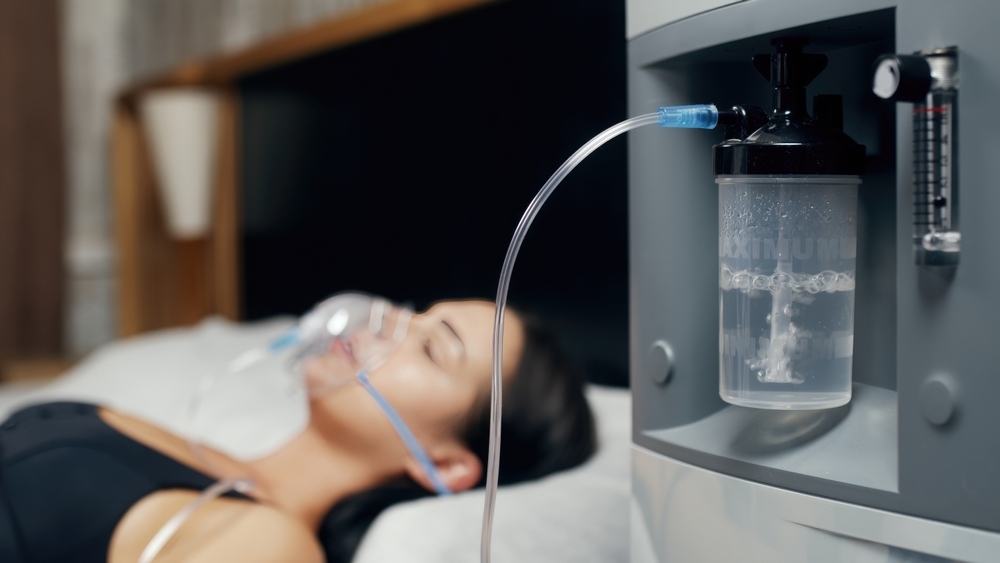

5. Подача пациенту. Чистый О2 проходит через увлажнитель, затем подается пациенту через маску или канюлю, обеспечивая комфорт, предотвращая пересыхание слизистых оболочек.

Цеолит в генераторе кислорода выполняет функцию мелкого сита, задерживая молекулы азота и пропуская кислород, что позволяет достигать концентрации О2 до 95%. Для обеспечения непрерывности подачи газа используются два цилиндра. Пока один работает в режиме адсорбции, выделяя кислород, второй очищается от азота в процессе десорбции с использованием небольшого количества чистого кислорода. Такая попеременная работа цилиндров гарантирует стабильный поток О2 без перебоев.

Преимущества медицинских кислородных концентраторов:

• Автоматическая регулировка потока кислорода. Современные аппараты оснащены интеллектуальными системами, которые самостоятельно настраивают подачу О2 в соответствии с состоянием пациента. Такая функция особенно актуальна для людей с изменяющейся потребностью в кислороде.
• Компактность устройства. Прибор смонтирован в компактном корпусе, занимает минимум места.
• Система сигнализации и контроля безопасности. Устройства оборудованы датчиками, которые предупреждают о снижении концентрации О2, перегреве оборудования, перепадах давления воздуха. Риск перебоев в работе кислородных концентраторов «Провита» исключается, аппараты безопасны в эксплуатации.
• Обслуживание устройства. Фильтры можно очищать, также рекомендуется проверять состояние других компонентов. Так концентратор прослужит дольше, а проблем с его работой в самый ответственный момент не возникнет.

Какие бывают виды кислородных медицинских концентраторов

Медицинские концентраторы кислорода различаются по сфере применения, производительности и конструкции. От этих параметров зависит, где и в каком режиме будет использоваться оборудование — в реанимации, стационаре или в домашних условиях.

По сфере применения устройства бывают:

• Профессиональные. У них высокая производительность — от 5 до 10 л/мин. Используются автомобилях скорой помощи, в медучреждениях. В частности, их применяют в операционных, блоках интенсивной терапии, реанимационных отделениях. Оснащены системами тревожной сигнализации, рассчитаны на длительную эксплуатацию.
• Для длительной терапии. Производительность — до 5 л/мин. Аппараты этого типа обеспечивают бесперебойную работу. Подходят как для больниц, так и для использования на дому, если того требует ситуация пациента.
• Для приготовления кислородных коктейлей, сеансов кислородотерапии. Обеспечивают поток от 3 до 5 л/мин. Широко применяют в салонах красоты, фитнес-центрах и для проведения оздоровительных процедур.
• Домашние. Предназначены для профилактической терапии, улучшения самочувствия, а также для использования с небулайзером. Их производительность составляет 1–3 л/мин, что удобно для ежедневного использования.

По производительности:

• 1–3 л/мин — подходят для профилактического применения или неинтенсивной терапии.
• 3–5 л/мин — используются при длительной кислородной поддержке.
• 5–10 л/мин — применяются в стационаре и при более тяжелых состояниях.

Чем выше требуемый поток, тем мощнее оборудование и выше его ресурс работы.

По типу конструкции медицинские концентраторы кислорода бывают:

• Стационарные. Отличаются крупными размерами и высокой надежностью. Перемещать их не получится.
• Портативные. Используются при необходимости перемещения, при этом не теряют своей эффективности. Обладают компактной и легкой конструкцией, потому удобны для транспортировки. Оснащены аккумуляторными батареями, обеспечивающими автономную работу без подключения к электросети.

Технологии позволяют создавать компактные, но при этом мощные концентраторы О2 , которые подходят для различных целей: от профессиональной медицины до личного использования.

Как выбрать медицинский кислородный концентратор

Выбор оборудования зависит от назначения терапии, условий эксплуатации, требуемых технических параметров. Концентратор кислорода медицинский должен соответствовать клиническим показаниям и режиму использования.

Обращают внимание на:

1. Производительность, л/мин. Это основной параметр. Он определяет объем кислорода, который устройство способно подать за минуту. Чем выше производительность, тем шире терапевтические возможности аппарата.
2. Концентрация О2. Для медицинского применения концентрация должна достигать 93–95%. Важно, чтобы показатель сохранялся стабильным при максимальной производительности.
3. Режим работы. Для продолжительной или круглосуточной терапии, устройство должно быть рассчитано на длительное непрерывное функционирование. Этот параметр особенно важен для стационарных моделей.
4. Тип конструкции. Стационарные подходят для постоянного размещения в медицинском учреждении или дома. Портативные варианты удобны при необходимости перемещения или автономной работы.
5. Наличие дополнительных функций. Полезные опции: увлажнитель, система сигнализации, контроль концентрации кислорода, таймер, небулайзер.
6. Гарантия и сервис. Важно учитывать срок гарантии, доступность сервисного обслуживания, наличие расходных материалов.

Компания «Провита» — российский разработчик и производитель оборудования для очистки и разделения многокомпонентных газовых смесей. Реализуем проекты под ключ: выполняем проектирование, доставляем оборудование, проводим монтажные и пусконаладочные работы. Клиентам также доступно полное сервисное сопровождение, включая гарантийное и послегарантийное обслуживание.

Как правильно использовать концентратор

Как пользоваться медицинским кислородным концентратором — вопрос, который влияет на безопасность и эффективность терапии. Эксплуатация оборудования должна соответствовать инструкции производителя и предписанию врача.

Соберем рекомендации по использованию в таблицу.

Правильная эксплуатация кислородного оборудования обеспечивает стабильную работу системы.

Как обслуживать концентраторы кислорода

Регулярное обслуживание медицинского концентратора кислорода продлевает срок службы устройства и поддерживает стабильную концентрацию О2. Устройство имеет систему фильтрации и адсорбционные элементы, которые требуют периодического контроля.

Цеолитовые колонки со временем теряют эффективность. Их замену проводят в специализированном сервисном центре в соответствии с рекомендациями производителя. Самостоятельное вмешательство в конструкцию прибора не допускается.

Когда еще следует обращаться в сервис:

• при снижении концентрации О2;
• появлении необычного шума;
• перегреве корпуса;
• ошибках на панели управления.

Своевременное техническое обслуживание обеспечивает корректную работу медицинского концентратора кислорода, снижает риск внезапных сбоев во время терапии.

Частые вопросы

Нужно ли покупать баллоны, если есть концентратор?
Нет, устройство самостоятельно производит кислород из окружающего воздуха.

Можно ли подключить несколько точек подачи кислорода к одному концентратору?
Да, при условии достаточной производительности оборудования. Для централизованной подачи рассчитывается суммарный расход в л/мин и подбирается модель с необходимым запасом мощности. При проектировании учитывают давление в сети, количество одновременно подключенных пациентов.

Что делать при отключении электричества?
Стационарные модели требуют подключения к сети. Для безопасности рекомендуется предусмотреть источник бесперебойного питания или иметь резервное решение по согласованию с врачом.

Можно ли интегрировать концентратор в существующую газовую магистраль клиники?
Да, при технической совместимости параметров давления и расхода. Перед подключением проводится расчет нагрузки, проверяется соответствие системы требованиям безопасности.

Как понять, что концентрация кислорода снизилась?
Современные модели оснащены системой сигнализации. Дополнительно контролируют самочувствие пациента, показатели сатурации с помощью пульсоксиметра.

Опасен ли концентрированный кислород?
Газ поддерживает горение, поэтому рядом с прибором запрещено использовать открытый огонь. При соблюдении инструкции и медицинских рекомендаций терапия безопасна.

Главное коротко

• Медицинский кислородный концентратор — это прибор, который извлекает О2 из воздуха и повышает его концентрацию до 93–95% для проведения кислородной терапии.
• Устройство работает по технологии адсорбции (PSA): азот задерживается цеолитом, а очищенный кислород подается пациенту.
• Оборудование применяется при состояниях, сопровождающихся гипоксией или дыхательной недостаточностью, по назначению врача.
• Модели различаются по производительности, конструкции, режиму работы — от портативных домашних до стационарных медицинских.
• Правильная эксплуатация, регулярное обслуживание обеспечивают стабильную работу и безопасность терапии.
